Wind Turbine Blade Down-Conductor Breakage Detection System
采用单端行波法进行叶片引下线断线检测：无需吊车或爬行机器人辅助，可在叶根快速完成断线判断与定位，支持现场检测、结果留存与运维决策。
系统面向风电机组叶片引下线（避雷线）断线检测需求，以单端行波法为检测原理，由工业笔记本、处理模块与测试连接线组成现场检测终端，在叶根即可开展检测，无需吊车或爬行机器人辅助。
检测结果自动存档、可追溯查询，支持生成检测报告，并与在线监测协同平台扩展对接，为风电运维现场提供兼顾精度、效率与便携性的检测能力。
向叶片引下线注入脉冲行波信号，行波在引下线中传播并遇断点产生反射回波；系统采集回波信号，解析其时延与波形特征，从而得出断线判断与断点位置。
向叶片引下线注入特定激励脉冲。
信号沿引下线结构以行波形式传播。
传感器采集回波信号并传输至处理单元。
对回波信号进行特征提取与判读。
输出断线判断与位置定位结果。
以下为所提供宣传册第 5 页的离线系统参数，具体配置、测试条件与验收口径以项目技术文件为准。
整套设备轻量便携，适用于现场快速部署。

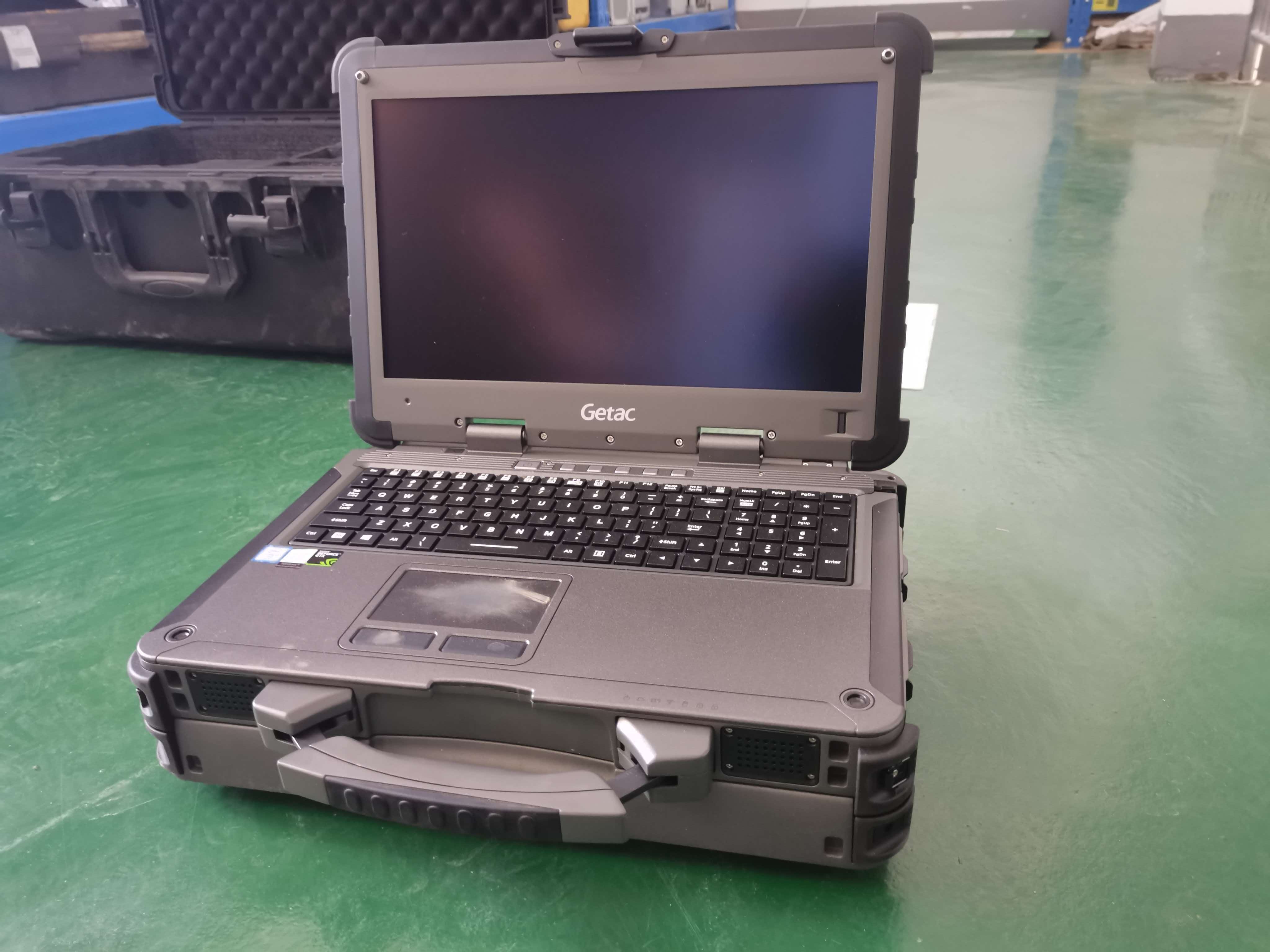

坚固耐用，适应复杂现场环境，搭载检测软件，实现数据采集、分析与管理。
信号采集与处理核心单元，高速数据处理，保障检测高效可靠。
高屏蔽 BNC 测试线，抗干扰能力强，稳定传输信号，保障检测数据准确。
宽电压输入、稳定供电，支持笔记本与处理模块同时供电，满足现场长时间作业需求。
无需吊车或爬行机器人辅助，在叶根即可开展检测，设备轻量便携，适用于现场快速部署。
断点定位精度 ≤0.5m，精准锁定引下线断点。
工业级设计，检测过程稳定，结果可复现。
单次检测 ≤10min，快速完成现场判读。
整机重量 <5kg，单人携带，快速部署。
-40℃ ~ +70℃ 工作温度，适应复杂现场环境。
减少高空作业与停机损失，降低综合成本。
